Схема отопления с газовым котлом Viessmann для дома до 180кв.м.

Схема отопления с газовым котлом Viessmann для дома до 180кв.м.

08.02.2019

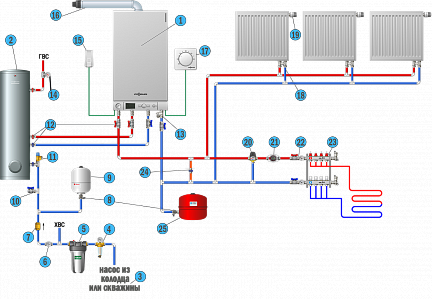

Схема отопления с газовым котлом Viessmann для дома общей площадью до 180кв.м. (теплые полы до 90кв.м. и 2й эт. радиаторы 90кв.м). Комбинированная система отопления с газовым котлом: радиаторная сеть и теплые полы, наиболее часто применима в частных двух этажных домах. Данную монтажную схему отопления можно использовать и с другим оборудованием по схожим характеристикам.
Применяемые приборы:

1.Одноконтурный газовый котёл Viessmann
за основу взяли одноконтурный котёл Viessmann vitopend, подключения запорной арматуры на контур отопления и приготовления ГВС вертикально на выпуски с наружной резьбой 3/4
2.Водонагреватель VIESSMANN Vitocell
Оптимальный размер БКН рассматриваем на 160л. в приоритете на бойлер нагрев до 70гр происходит за 20мин, вполне достаточно для постоянного проживания 5и человек с использованием ванны.
3.Насосы для скважин и колодцев
Тут мы не рассматривается полноценный узел водоразбора от насоса, к этой схеме можно применить насос DAB DIVERTRON 1000 или SBA Grundfos 3-45 A со встроенной автоматикой, всё что потребуется для его работы это подключение к сети 220вт
4.Само промывной фильтр
Самопромывной фильтр лучше подбирать по пропускной способности фильтра, исходя от расхода воды с потребителей, к данной схеме лучше применить фильтры с резьбой 1" с мономером для отслеживания давления в системе, также манометр можно поставить после фильтров тонкой очистки для отслеживания загрязнений фильтров.
5.Фильтр тонкой очистки
Лучшим решением для защиты сантехнических приборов будет применение фильтров c увеличенным расходом, колбы BB10 или BB20 с картриджами по механической очистке воды, но в большинстве случаях водоподготовка делается на основание лабораторного анализа.
6.Манометр
7.Клапан обратный ВР 3/4" пружинный с металлическим затвором EUROPA
В данной системе отопления обратный клапан ставиться для избежания обратного потока нагретой воды из бойлера, при падение давления в системе (например при поломке насоса, отключение эл. питания) нагретая вода в бойлере пойдет к фильтрам тонкой очистки не предназначенным для ГВС, также к потребителям по холодной воде.
8.Кран с дренажным вентилем
При монтаже гидроаккумуляторов, для их обслуживания(замены) можно применить несколько вариантов запорной арматуры:
9.Гидроаккумулятор Flamco Airfix R присоединение 3/4" 8л
Бак устанавливается между обратным клапаном и БКН, к данной схеме рассмотрели установку бака объемом на 8л (5-7% от объема БКН)
10.Краны шаровые
Для слива воды с бойлера можно поставить шаровый кран на 1/2"
11.Клапан предохранительный ВР SVW WATTS Ind 3/4"х1" 6 бар
В случае выхода из строя Гидроаккумулятора избыточное давление будет сброшено через клапан, тем самым защитит приборы.
12.Краны шаровые3/4"и 1"
Для одноконтурных котлов Viessmann Vitopend подключения к котлу все патрубки с наружной резьбой 3/4" на бойлере патрубки ХВС И ГВС с резьбой 3/4" Подключение отопительно контура на бойлере 1"
13.Фильтр сетчатый 3/4" универсальный Valtec
По схеме применен фильтр универсальной установки, целесообразнее его применять при подключения к котлу с наружной резьбой, устанавливается на патрубок вместо муфты и дает возможность подключить кран со сгоном.
14.Термометр
15.Датчик температуры помещения наружной температуры Viessmann
опция которая существенно увеличивает комфорт в вашем доме, установив датчик наружной температуры вы получаете возможность управлять тепловыми режимами в момент изменения температуры на улице.
16.Комплект коаксиального дымоотвода Viessmann для Vitopend 100-W стандарт
В северных регионах с температурой ниже -20гр рекомендуем устанавливать Комплект антилед.
17.Терморегулятор для помещений Vitotrol 100 RT LV
в этой схеме нет управления отоплением по теплому полу, и с этой задачей хорошо справляется регулятор от котла, т.е. установив регулятор на первом эт. он будет управлять котлом на заданную температуру в помещении, по этой схеме корректно будет работать только в связке с датчиком наружной температуры.
18. Узлы нижнего подключения
Наиболее распространенный способ подключения радиаторов в частных домах через узлы подключения,.
19.Термоголовка
По схеме, регулировка отопления радиаторами выполнено с помощью термоголовок, наиболее распространенный вариант.
20.Термосмеситель ESBE VTA377 20-55C kvs 3.4
к данной схеме применен смесительный клапан с расходом 3.4 куб.ч. это достаточный расход для теплого пола площадью до 90кв.м.
21.Насос Grundfos ALPHA2 25-60 180 циркуляционный
Насосы alpha2 применяются в системах отопления с переменным расходом, в данном случае на 2м эт установлены термоголовки на радиаторах, при их перекрытие показатели гидравлической системы корректируются, а насос alpha 2 автоматически подстраивается под систему.
22.Комплект прямых шаровых кранов STOUT с термометрами 1”
В вариант установки отсечных кранов на коллекторную группу
23.Коллекторные группы
24. Регулировочный вентиль на байпасе.
в данной схеме необходима установка байпасной линии, с применением радиаторов со встроенными клапанами под термоголовку возникает необходимость перепускать теплоноситель при их автоматическом перекрытии,в таком случае можно использовать автоматический перепускной клапан или радиаторный обратный вентиль для ручной настройки по протоку. (в комбинированной системе отопления с теплыми полами, желательно монтировать перемычку даже если в котле имеется байпас с перепускным клапаном). встроенный в котёл клапан не имеет возможности настройки для пользователя.
25.Мембранный бак
Подбирается расчётом, при давление в системе до 3атм. объём бака получится 10-12% от всего объема теплоносителя в системе(радиаторы, теплые полы, котёл, теплообменник)

плюсы и минусы этой схемы отопления с газовым котлом.
+ Цена по всей комплектации
+ Не сложная сборка(компактность)

- Регулировка отопления по тёплому полу производится одним регулятором воздействуя на котёл отключая/включая его работу. Такой режим работы не совсем комфортный, система теплых полов более инертна в сравнение с радиаторным отоплением и будет создавать колебания между системами.
это не существенно для большинства людей.
- Ручная регулировка вентиля на смесительном клапане(сезонная)
Альтернатива установить трехходовой клапан с сервоприводом и расширенную автоматику котла.
- Нет зонального регулирования по теплому полу, все контура регулируются одним регулятором, для кого-то это положительный момент, если одна заданная температура комфортна для всех проживающих.

Для наиболее эстетичного вида обвязки котельной можно применить трубы нержавеющие Valtec посмотрите на фото от нашей монтажной бригады, обвязка была выполнена трубой Валтек.
