Обвязка бойлера ACV Comfort с рециркуляцией

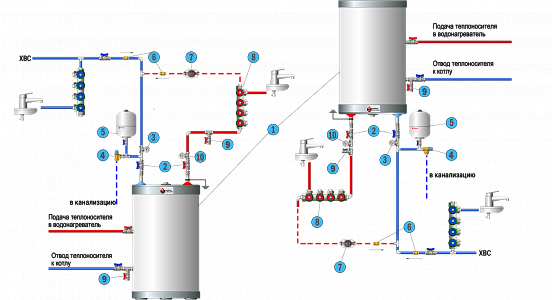

Часто у пользователей возникает проблема с обвязкой бойлера (БКН) или Электрического водонагревателя с двумя выводами для ХВС и ГВС. Предлагаем рассмотреть типовое подключение бойлера ACV Comfort и Comfort E
1. Водонагреватель ACV Comfort 210 (бойлер)
2. Шаровые краны 3/4 с накидной гайкой
3. Манометр
Для контроля давления в системе необходимо поставить манометр, будет полезен для выявления причины по неисправности.
4. Клапан предохранительный ВР SVW WATTS Ind 3/4"х1" 6 бар
5. Гидроаккумулятор Flamco Airfix R присоединение 3/4" 8л
Мембранный бак (Гидроаккумулятор) подбирается на 5-7% от объёма бойлера, для обслуживания, замены бака как запорную арматуру можно применить отсекающий клапан или шаровый кран.
6. Клапан обратный
Размер подбирается в зависимости от диаметра трубопровода, с подачи ХВС на 3/4" а к рециркуляции подойдет на 1/2" на систему рециркуляции обратный клапан устанавливается после приборов во избежание передавливания насоса от подачи ХВС.
7. Насос рециркуляции ГВС Grundfos Comfort 15-14 B PM
Аналогов довольно много, если не рассматривать управление насосом от автоматики котла, то можно подключить насос рециркуляции от розетки с таймером, настроев его работу с перерывом на ночное время.
8. Коллектор с вентилями 90гр
Применяется:
Если Вы надумали выполнить работу по обвязке бойлера косвенного нагрева другого производителя, и у Вас возникли сложности, пишите в комментариях, мы максимально быстро разберем вашу проблему.
2. Шаровые краны 3/4 с накидной гайкой
3. Манометр
Для контроля давления в системе необходимо поставить манометр, будет полезен для выявления причины по неисправности.
4. Клапан предохранительный ВР SVW WATTS Ind 3/4"х1" 6 бар
5. Гидроаккумулятор Flamco Airfix R присоединение 3/4" 8л
Мембранный бак (Гидроаккумулятор) подбирается на 5-7% от объёма бойлера, для обслуживания, замены бака как запорную арматуру можно применить отсекающий клапан или шаровый кран.
6. Клапан обратный
Размер подбирается в зависимости от диаметра трубопровода, с подачи ХВС на 3/4" а к рециркуляции подойдет на 1/2" на систему рециркуляции обратный клапан устанавливается после приборов во избежание передавливания насоса от подачи ХВС.
7. Насос рециркуляции ГВС Grundfos Comfort 15-14 B PM
Аналогов довольно много, если не рассматривать управление насосом от автоматики котла, то можно подключить насос рециркуляции от розетки с таймером, настроев его работу с перерывом на ночное время.
8. Коллектор с вентилями 90гр
Применяется:
- для регулировки давления между приборами
- для монтажа трубопровода до приборов без соединений
- в случае поломки одного из приборов, даёт возможность обесточить только вышедший из строя прибор.
Если Вы надумали выполнить работу по обвязке бойлера косвенного нагрева другого производителя, и у Вас возникли сложности, пишите в комментариях, мы максимально быстро разберем вашу проблему.
