Автоматический редуктор FAR с манометром 1/2', 0-6 бар
Редуктор FAR FA 2110 для автоматической подпитки системы отопления с замкнутым контуром, снабженным манометром до 6 бар, со встроенным обратным клапаном ,задвижкой и фильтром.
- Присоединение: вход – 1/2” американка, выход – 1/2” внутренняя резьба
- Манометр: внутренняя резьба 1/4”
- Устанавливаемое на выходе давление: 0,5..4 бар
- Макс. рабочая температура: 95°C
- Мин. рабочая температура: 5°C
- Макс. давление на входе: 10 бар
- Шкала манометра: 0?6 ба
1. Устройство редуктора FAR FA 2110

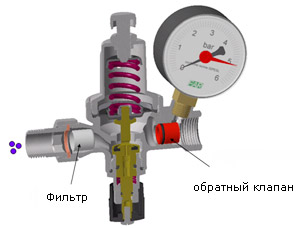

Устройство редуктора показано на рис.1. В корпусе 1 расположен редукционный клапан, состоящий из мембраны 3, контактирующей с жидкостью системы потребителя, которой противодействует пружина 2, связанная стержнем с задвижкой, снабженной кольцевыми уплотнениями 5. Пружина снабжена нажимными кнопками 8. Требуемое давление на выходе из клапана устанавливается с помощью поджатия пружины установленным на корпусе винтом и контролируется манометром . Коаксиально с задвижкой в нижней части корпуса 1 вмонтирован запорный клапан 7, позволяющий отсоединять систему потребления и проверять на герметичность питающую систему. Для защиты мембраны и прокладок от загрязнений в питающем патрубке имеется фильтр 6. Возврат жидкости потребляющей системы в направлении источника воды препятствует обратный клапан 4.
Материалы комплектующих:
Корпус, стержень, задвижка и внутренние детали-прессованная латунь ОТ58
Пружина - нержавеющая сталь
Редукционная мембрана - GMN73
Мембрана обратного клапана - дютраль
О-кольцевое уплотнение - ЕО
Фильтр - ОТ58
Управляющая ручка запорного крана - ABS
Нажимные элементы пружины - нержавеющая сталь
2. Установка редуктора.
В систему отопления редуктор как правило устанавливается на линию подачи жидкости между двумя двухходовыми вентилями А и В (Рис. 2). Вначале наполнения потребляющей системы вентили А и В закрываются, а регулировочный винт полностью вывинчивается. При открытии вентиля А давление внутри редуктора будет равно давлению источника воды, а входное давление в наполняемой системе будет почти равно нулю. Калибровочный винт затягивается до тех пор пока манометр на редукторе не покажет требуемое нагнетательное давление. Положение калибровочного винта блокируется гайкой, чтобы избежать каких-либо раскалибровок вследствие возможных вибраций. Затем открывается вентиль В, и система наполняется до тех пор, пока не будет достигнуто заданное давление.
Редуктор необходимо устанавливать, следуя направлению стрелки, изображенной на корпусе, избегая размещения редуктора вверх дном, потому что в результате на мембране могут отложиться некоторые загрязнения, что сделает ее нечувствительной к малым изменениям давления.
Для уменьшения времени наполнения системы можно установить редуктор вместе с байпассом (Рис. 3).
Рис. 3
Пример установки в систему отопления:
|
|
|
