Гидрострелка с коллектором 1"1/4 на 7 контуров до 100кВт. BM-100-7DU
Артикул: 1B 01007 10
17 820 руб / шт
Выберите подарок
При покупке данного товара вам полагается один из подарков представленных ниже
Под заказ (до 10 дней)

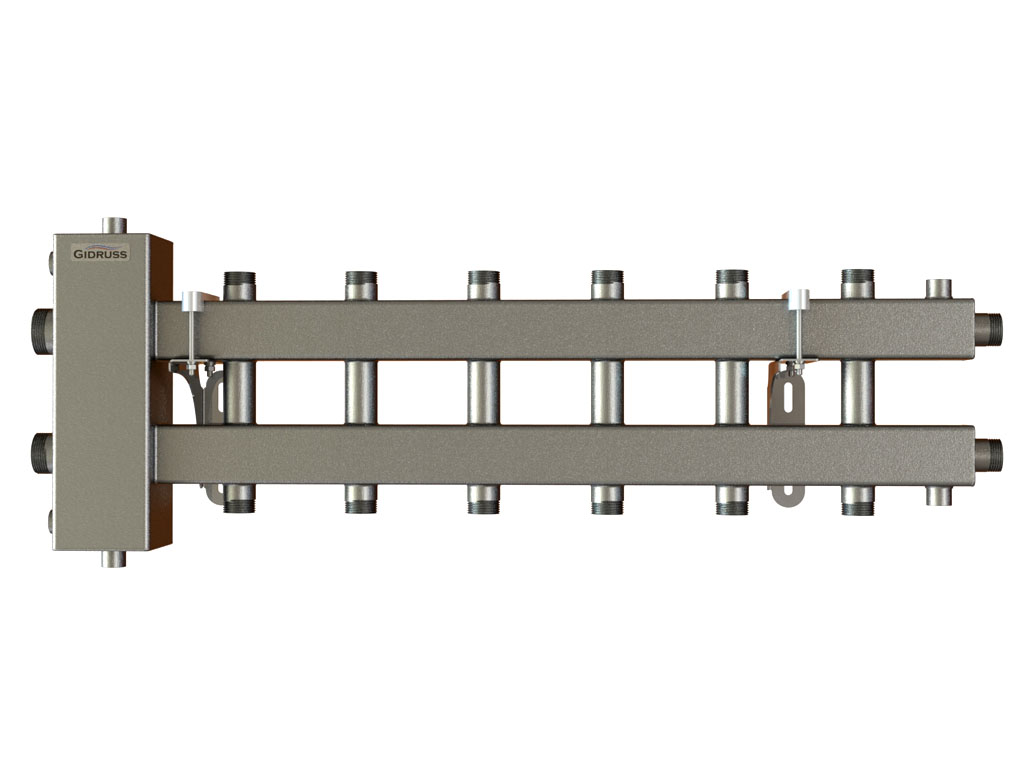

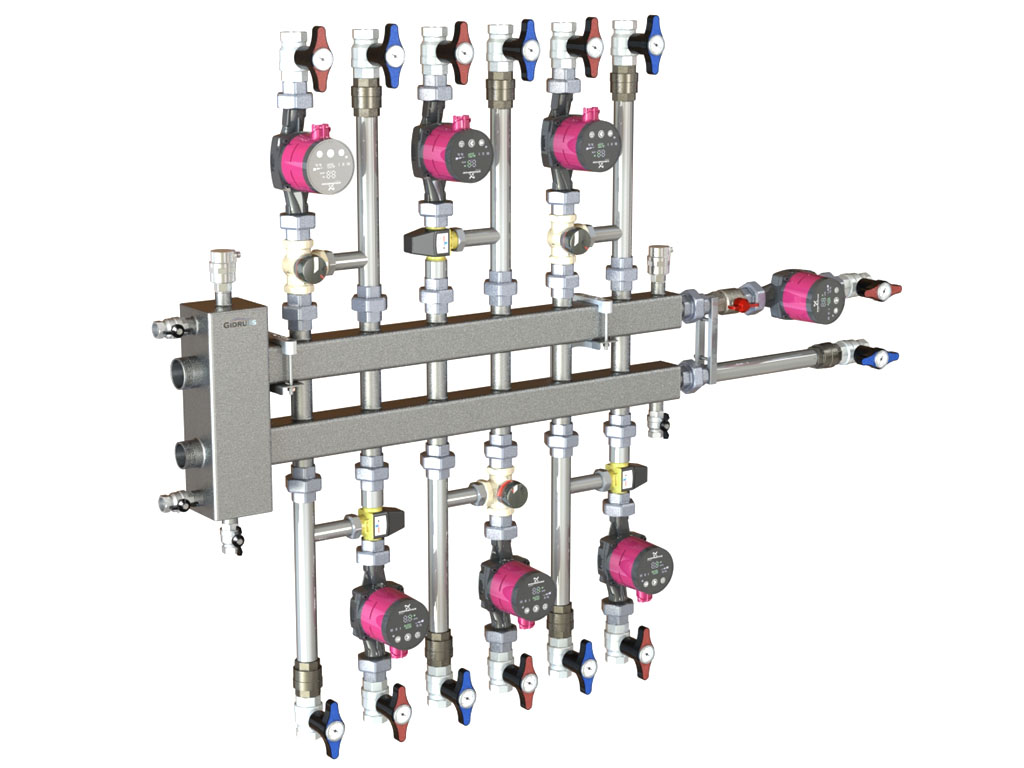

Балансировочный коллектор компактного исполнения BM-100-7DU объединяет в себе функционал гидравлического разделителя и распределительного коллектора. Данный коллектор удобен для монтажа в небольших котельных в основном с настенными котлами.
Эксплуатационные параметры
* Данные подключения могут быть использованы в качестве подпитки, расширительного бака, манометра, клапан сброса аварийного давления давления
Технические характеристики BM-100-7DU
Наименование параметра | Значение |
---|---|
Материал исполнения | Конструкционная сталь |
Количество потребителей | 7 |
Эксплуатационные параметры
Максимальная разница температур между подающей и обратной линией котлового контура (для воды), кВт | 20 |
Максимальная пропускная способность тракта гидрострелки, м3/ч | 4.3 |
Максимальная температура теплоносителя, °С | 110 |
Максимальное давление в системе, бар | 6 |
Присоединительные размеры | |
Подключение основного котла | G 1 ¼'' (Ду-32) |
Подключение контуров-потребителей | G 1'' (Ду-25) |
Подключение воздухоотводчика | G 1/2'' (Ду-15) |
Подключение дренажного крана (слив шлама) |
G 1/2'' (Ду-15) |
Подключение температурного датчика * |
G 1/2'' (Ду-15) |
Подключение магнитного уловителя * |
G 1/2'' (Ду-15) |
Прочие параметры | |
Габаритные размеры, мм | 975 х 100 х 357 |
Масса, кг | 14,18 |
Подключение котла | Слева/Справа |
Направление подключения контуров | 3 вниз и 3 вверх и 1 в сторону |
Крепежные элементы | K.BM-100 |
