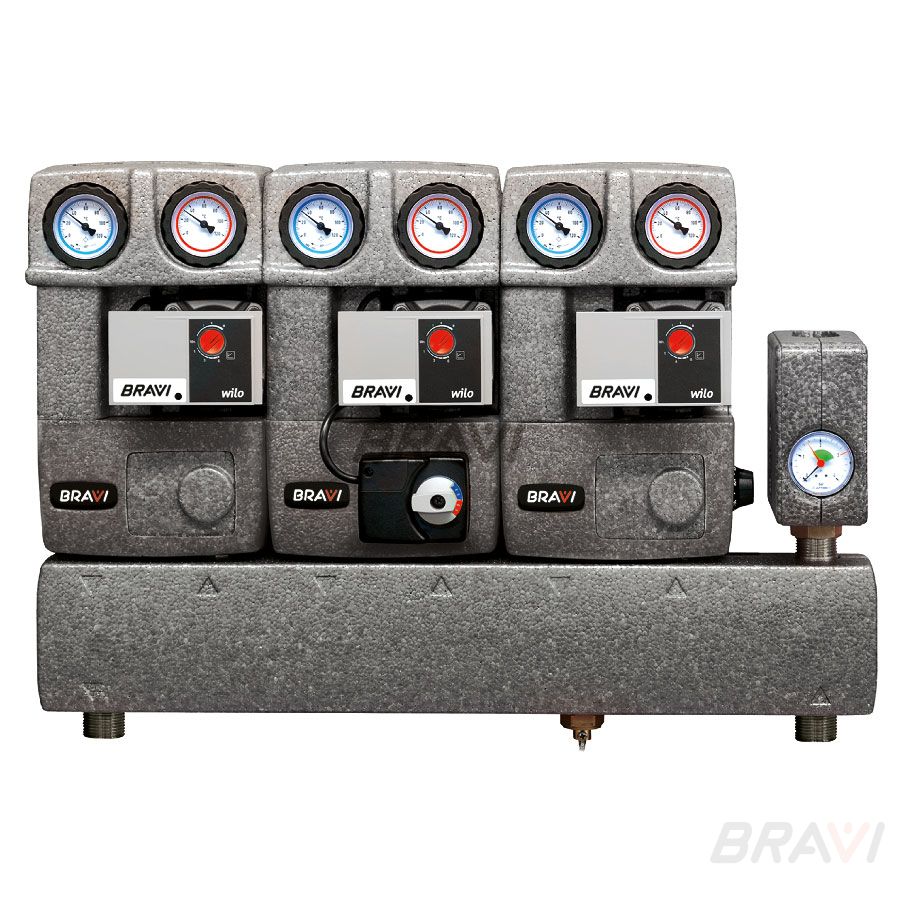

Прямая насосная группа DN20 Bravi (без насоса)
Основные параметры насосной группы DN20:
- Максимальное давление: 1000 кПа (10 бар).
- Максимальная температура: 110 °C (группа без насоса).
- Присоединение: со стороны контура 3/4” внутренняя резьба,со стороны котла 3/4” наружная резьба.
- Межосевое расстояние 90 мм.
- Теплоизоляция в виде кожуха ЕРР (размер: 180 x 302 x 142 мм).
Группа оснащена шаровыми кранами с термометрами. Группа поставляется как без циркуляционного насоса, так и с насосами Wilo, Grundfos. В зависимости от требуемых характеристик контура насос можно купить отдельно, посадочное местом для циркуляционного насоса: 130 мм.
Прямая насосная группа bravi для систем отопления поставляется в теплоизоляции, в собранном виде, без затяжки резьбовых соединений. (Теплоизоляция также защищает узел во время транспортирования). Насосная группа DN20 состоит из:
Подающая линия:
- Подсоединение.
- Шаровый кран с T-образной ручкой, фланцевое подсоединение.
- Насос с высоким КПД, с кабелем (в моделях, которые его включают).
- Шаровый кран с фланцевым подсоединением, с ручкой для термометра (термометр с красным кольцом; 0-120 °C).
Обратная линия:
- Шаровый кран с фланцевым подсоединением, с обратным клапаном 20 мбар в сфере крана, с ручкой для термометра (термометр с синим кольцом; 0-120 °C).
- Обратный клапан может быть выключен поворотом ручки на 45°.
- Подсоединение.
Область применения:
- Мощность до 46 кВт (при ?t 20°C) и максимальной производительности 2000 л/ч.
- Значение Kvs: 6,0.
Данные носят информационный характер, для значения напора 6 м.
Для точного расчета и для расчета на большие мощности используйте диаграмму:
